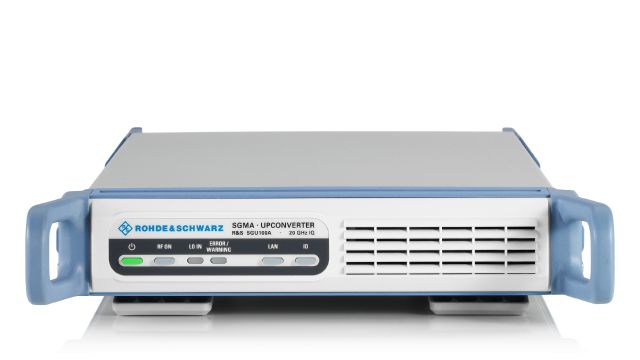

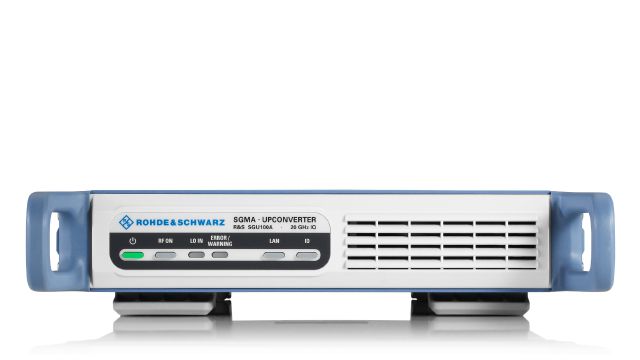

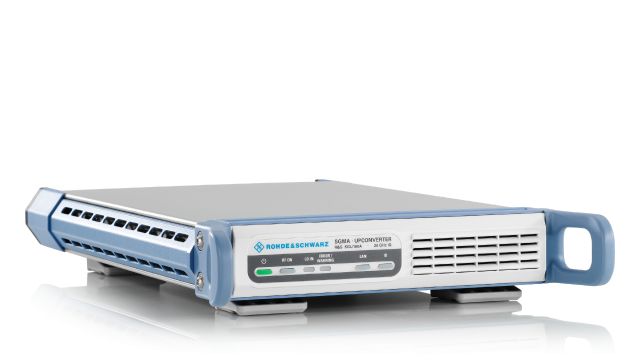

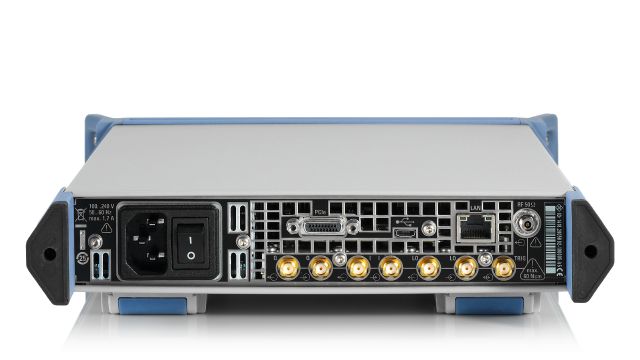

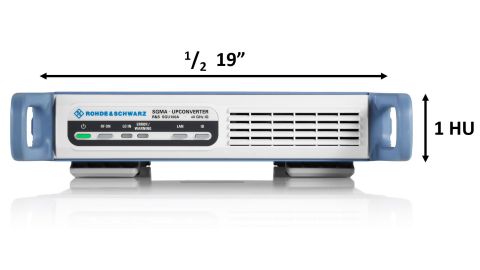

بالابرنده فرکانس R&S®SGU100A SGMA
مشخصات کلیدی
- ارتقاء فرکانس تا 40 گیگاهرتز به کمک بالا برنده فرکانس مدل R&S®SGU100A SGMA
- یک خروجی RF برای کل بازه فرکانسی
- امکان یکپارچه سازی با رابط کاربری
- کوچکترین پیکربندی و پایین ترین مصرف برق در میان دستگاه های مشابه
- عملکرد بالا تا فرکانس های مایکروویو
کوچک، سریع و قبل اطمینان

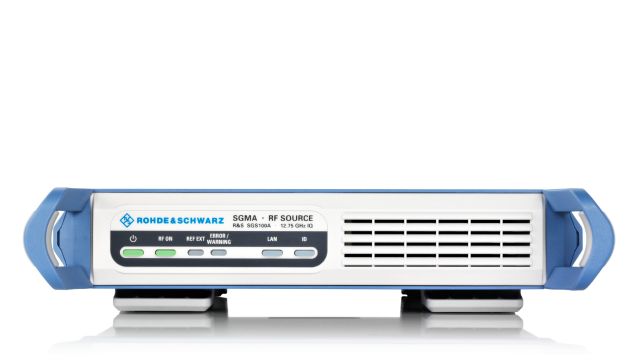

بالابرنده فرکانس مدل R&S®SGU100A SGMA ارتقاء فرکانس تا 40 گیگاهرتز را ممکن می سازد. در صورت اتصال R&S®SGS100A و R&S®SGU100A این دو به عنوان یک تجهیز برای عملکرد دستی و کنترل از راه دور عمل می کنند. استفاده تلفیقی از این دو مدل اتصالات مشابه با R&S®SGS100A را دارا می باشد. 1 خروجی RF برای کل بازه فرکانسی و یک ورودی I/Q آنالوگ برای مدولاسیون وکتور. در این سیستم کارها به صورت خودکار میان دو تجهیز توزیع می شوند، در نتیجه به کاربر حس استفاده از یک دستگاه واحد منتقل می گردد. در صورتی که مدل R&S®SGS100A در کنار R&S®SGU100A مورد استفاده قرار گیرد، کل بازه ی فرکانسی از 10 مگاهرتز تا 40 گیگاهرتز بدون مدولاسیون و از 80 مگاهرتز تا 40 گیگاهرتز را با مدولاسیون وکتور پوشش می دهد.
مزایا و ویژگی ها
یک خروجی RF برای کل بازه فرکانسی

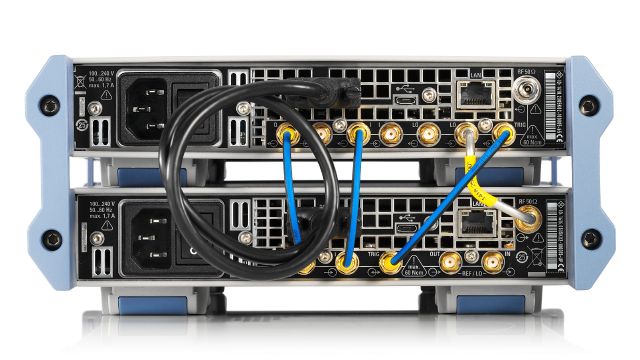

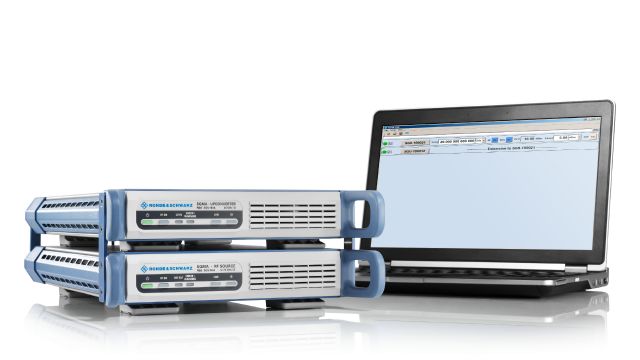

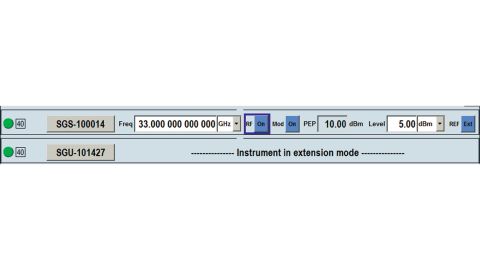

هنگامی که دو سیگنال ژنراتور مدل R&S®SGS100A و R&S®SGU100A با یکدیگر به کار گرفته می شوند، همانند یک تجهیز واحد عمل می کنند. کیت ارتقاء R&S®SGU-Z4 اتصالات الکتریکی و پایداری مکانیکی مورد نیاز را تامین می کند. استفاده تلفیقی از این دو مدل اتصالات مشابه با R&S®SGS100A را دارا می باشد.1 خروجی RF برای کل بازه فرکانسی و یک ورودی I/Q آنالوگ برای مدولاسیون وکتور. در این حالت کارها به صورت خودکار میان دو تجهیز تقسیم می شوند.
آپشن های موجود
|
توضیحات |
مدل ها |
|
|
10 MHz to 20 GHz, CW (no modulation) |
R&S®SGU-B120 | |
|
10 MHz to 20 GHz, I/Q (with vector modulation) |
R&S®SGU-B120V | |
|
Frequency Extension to 40 GHz, CW |
R&S®SGU-B140 | |
|
Frequency Extension to 40 GHz, IQ |
R&S®SGU-B140V |
