نتورک آنالایزر وکتور (VNA) شامل سیگنال های منبع و گیرنده ها می باشد. گیرنده ها در مقایسه با سیگنال های منبع ورودی به دستگاه، تغییرات را در سیگنال خروجی از یک دستگاه (یا شبکه) تشخیص می دهند. با مقایسه روش های تأثیر جریان و ولتاژ توسط دستگاه، نتورک آنالایزر وکتور می تواند هم دامنه و هم پاسخ فازهای ناشی از دستگاه را اندازه گیری کند. نتایج اندازه گیری های انتقالی (ضریب انتقال، افت درج ، افزایش) ، اندازه گیری های بازتاب (ضریب بازتاب ، VSWR ، افت بازگشت)، امپدانس و پارامترهای S (پارامترهای پراکندگی) S11 ، S12 ، S21 ، S22 می باشند.

نتورک آنالایزر وکتور یکی از ضروری ترین ابزارها برای اندازه گیری RF و مایکروویو است و اجزای مختلف غیرفعال و فعال مانند فیلترها، آنتن ها یا تقویت کننده های قدرت را تجزیه و تحلیل می کند، زیرا می تواند اندازه گیری های انتقال (ضریب انتقال ، افت درج ، افزایش) ، اندازه گیری بازتاب (ضریب بازتاب،VSWR، افت بازگشت) ، امپدانس و پارامترهای S (پارامترهای پراکندگی S11 ، S12 ، S21 وS22 را بدست آورد. این پارامترها با اسپکتروم و سیگنال آنالایزر قابل اندازه گیری نمی باشند، بنابراین از VNA ها هم در طول فرایند طراحی و هم برای کنترل کیفیت در فرآیند تولید استفاده می شود.

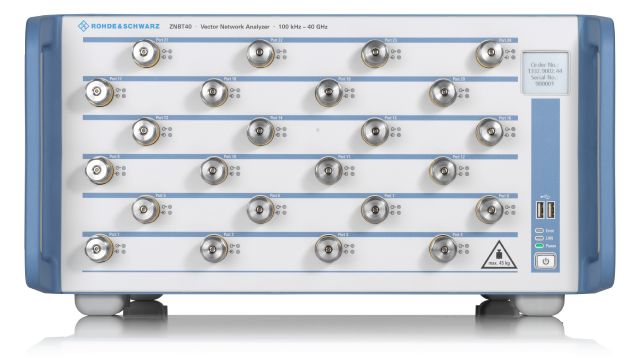

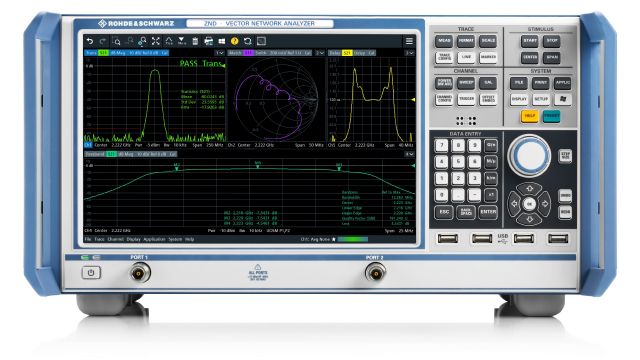

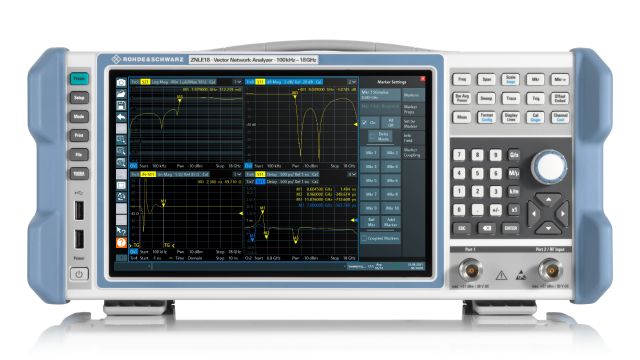

ابزار مناسب به موارد استفاده مورد انتظار بستگی دارد و Rohde & Schwarz ارائه دهنده مجموعه گسترده ای از نتورک آنالایزرها برای استفاده های مختلف می باشد. معیارهای معمول انتخاب عبارتند از محدوده فرکانس، تعداد پورت های مورد نیاز از 2 تا 24 (چند پورت) یا حتی 48 در یک ماتریس سوئیچ، توان خروجی و کلاس ابزار .

نتورک آنالایزر وکتور و اسپکتروم آنالایزر هر دو از گیرنده های RF برای تجزیه و تحلیل سیگنال های RF خروجی توسط دستگاه تحت آزمایش استفاده می کنند. اما نتورک آنالایزر وکتور علاوه بر این سیگنال های محرک RF کالیبره شده ای را که به عنوان ورودی به دستگاه استفاده می شود تولید می کند و پاسخ DUT به این برانگیختگی را تحلیل می کند. خصوصیات الکتریکی مختلف را می توان با استفاده از نتورک آنالایزر وکتور در مقایسه با اسپکتروم آنالایزر اندازه گیری نمود.

نتورک آنالایزر اسکالر تنها خصوصیت های دامنه را اندازه گیری می کند، در حالی که نتورک آنالایزر وکتور علاوه بر این، خصوصیات فاز را نیز تجزیه و تحلیل می کند. نتورک آنالایزر اسکالر ساده تر از نتورک آنالایزر وکتور می باشد.

علاوه بر این، نتورک آنالایزر وکتور انعطاف پذیری بیشتر و دقت بهتری را فراهم می کند زیرا از روال های کالیبراسیون پیچیده تری می توان استفاده کرد.

از نتورک آنالایزر وکتور (VNA) برای اندازه گیری در دستگاه های کاملی که با سایر تجهیزات اندازه گیری RF امکان پذیر نیست، استفاده می شود. نتورک آنالایزر وکتور اندازه گیری های انتقال (ضریب انتقال ، افت درج ، افزایش)، اندازه گیری بازتاب (ضریب بازتاب ، VSWR ، از دست دادن بازگشت)، اندازه گیری امپدانس و پارامترهای S (پارامترهای پراکندگی) S11 ، S12 ، S21 ، S22 ناشی از تأثیر دستگاه روی سیگنال را انجام می دهد. همچنین سیگنال های محرک کالیبره شده را به شبکه RF یا دستگاه تحت آزمایش ارائه می دهد و پاسخ را توسط گیرنده ها به عنوان بردار بیش از فرکانس با اطلاعات فاز و دامنه اندازه گیری می کند.
