R&S®RTO6 اسیلوسکوپ

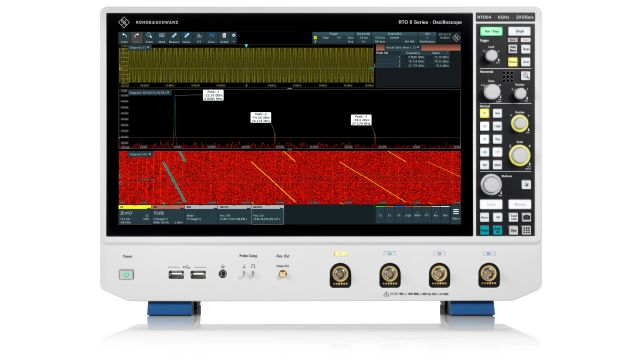

اسیلوسکوپ R&S®RTO6

مشخصات کلیدی

حداکثر پهنای باند 6 گیگاهرتز
1 میلیون شکل موج در ثانیه
9.4 ENOB برای یکپارچگی سیگنال نهایی
حداکثر حافظه 2 نقطه G
ماشه منطقه فرکانس انحصاری

تماس با ما

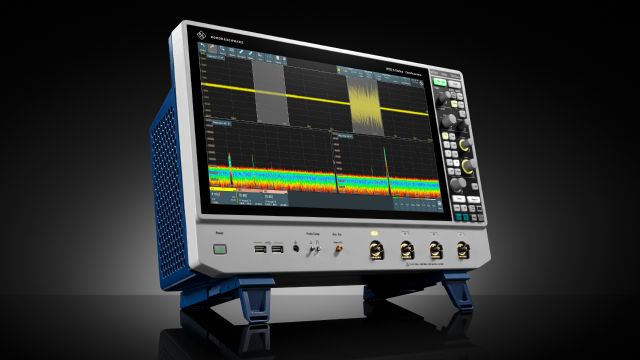

ماشه منطقه فرکانس انحصاری

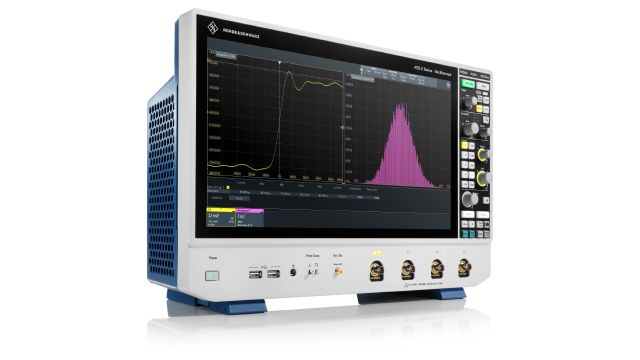

R&S®RTO6 اسیلوسکوپی است که می توانید به آن اعتماد کنید. مهندسی شده برای ارائه نتایج قابل اعتماد، به عنوان یک همراه آزمایشگاهی پیچیده عمل می کند تا مشکلات اندازه گیری را سریع حل کند و شما را در برنامه نگه دارد. سری اسیلوسکوپ‌های R&S®RTO6 از تخصص مهندس بهره می‌برد و با دستیابی به بینش‌های عمیق، هر زمان که نیاز باشد، اعتماد به نفس اندازه‌گیری شما را ایجاد می‌کند.

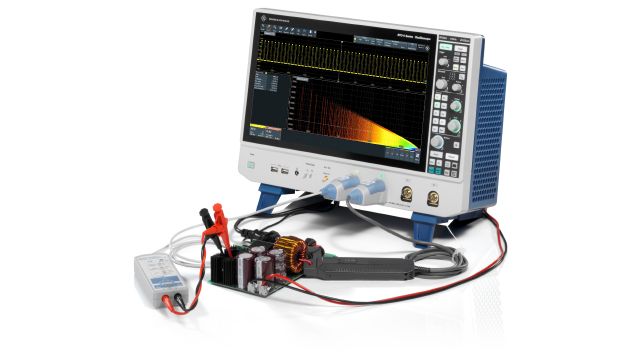

سری اسیلوسکوپ های R&S®RTO6 سیگنال های برتری را برای بینش برنامه های شما ارائه می دهد. صفحه نمایش لمسی بزرگ 15.6 اینچی و رابط کاربری گرافیکی جدید، همراه با نرخ به روز رسانی شکل موج بالا، وفاداری سیگنال عالی، ماشه دیجیتال و حافظه پاسخگوی عمیق به عنوان یک راه حل آزمایشی کاملا یکپارچه برای تحلیل فرکانس، پروتکل و منطق استفاده می شود. سری اسیلوسکوپ های R&S®RTO6 غنی هستند. مجموعه ابزار اندازه گیری همراه با یک رابط کاربری ساده به شما کمک می کند تا به سرعت مسائل مدار را از ساده به پیچیده حل کنید.

مشخصات فنی

بروشور محصول

مدل های موجود اسیلوسکوپ

MSO اختیاری	حداکثر عمق حافظه	نرخ نمونه	کانال ها	پهنای باند		مدل ها
16 کانال دیجیتال	2 Gpts	up to 20 Gsample/s	4	600 MHz - 6 GHz	2 Gpoints maximum memoryR&S®RTO64

Vertical system
Analog channels		4
Bandwidth (-3 dB)	R&S®RTO64 with R&S®RTO6-B90 option	600 MHz
(one bandwidth option mandatory)	R&S®RTO64 with R&S®RTO6-B91 option	1 GHz
	R&S®RTO64 with R&S®RTO6-B92 option	2 GHz
	R&S®RTO64 with R&S®RTO6-B93 option	3 GHz
	R&S®RTO64 with R&S®RTO6-B94 option	4 GHz
	R&S®RTO64 with R&S®RTO6-B96 option	on 2 channels: 6 GHz on 4 channels: 4 GHz
Rise time	R&S®RTO64 with R&S®RTO6-B90 option	635 ps
	R&S®RTO64 with R&S®RTO6-B91 option	375 ps
	R&S®RTO64 with R&S®RTO6-B92 option	210 ps
	R&S®RTO64 with R&S®RTO6-B93 option	145 ps
	R&S®RTO64 with R&S®RTO6-B94 option	110 ps
	R&S®RTO64 with R&S®RTO6-B96 option	77 ps
Vertical resolution		16-bit system architecture
Effective number of bits / ENOB (meas.)	at 50 Ω, 50 mV/div, 10 MHz input signal with 90 % full-scale 50 MHz 100 MHz 200 MHz 300 MHz 500 MHz 1 GHz 2 GHz 4 GHz 6 GHz	9.4 9.0 8.6 8.2 8.1 7.7 7.1 6 6
RMS noise floor	at 50 Ω, 1 mV/div, 10 MHz bandwidth filter	10 µV (meas.)
Input impedance		50 Ω ±1.5 % 1 MΩ ±1 % at 15 pF (meas.)
Input sensitivity	max. bandwidth in all ranges	50 Ω: 1 mV/div to 1 V/div 1 MΩ: 1 mV/div to 10 V/div
Acquisition system
Realtime sampling rate	R&S®RTO6-B90, R&S®RTO6-B91, R&S®RTO6-B92, R&S®RTO6-B93 options	max 10 Gsample/s on each channel
	R&S®RTO6-B94, R&S®RTO6-B96 options	max. 10 Gsample/s on 4 channels max. 20 Gsample/s on 2 channels
Acquisition memory	standard	200 Mpoints on 4 channels 400 Mpoints on 2 channels 800 Mpoints on 1 channel
	R&S®RTO6-B104 option	400 Mpoints on 4 channels 800 Mpoints on 2 channels 800 Mpoints on 1 channel
	R&S®RTO6-B110 option	1 Gpoint on 4 channels 2 Gpoints on 2 channels (restriction: 1 Gpoint on 2 channels when channel 1 and channel 2 or channel 3 and channel 4 are turned on) 2 Gpoints on 1 channel
Max. acquisition rate		1 000 000 waveforms/s
Decimation modes	any combination of decimation mode and waveform arithmetics on up to 3 waveforms per channel	sample, peak detect, high resolution, root mean square
Waveform arithmetics		off, envelope, average
Interpolation modes		linear, sin(x)/x, sample&hold
Deembedding (optional)		yes
Horizontal system
Timebase range		25 ps/div to 10,000 s/div
Timebase Accuracy	after delivery/calibration	±10 ppb
Trigger system
Standard Trigger types		edge, glitch, width, runt, window, timeout, interval, slew rate, data2clock, pattern, state, serial pattern, TV/video, zone trigger
Optional Trigger types		serial bus trigger
Trigger sensitivity	definition of trigger hysteresis	automatic or manually adjustable from 0 div to 5 div
Analysis and measurement
Automatic measurements		47
Cursor measurements		4
Waveform mathematics		advanced (formula editor)
Mask testing
Mask definition		advanced (user-configurable, hardware based)
Logic analyzer (MSO) functionality
Digital input channels		16
MSO Memory depth		200 Mpts per channel
MSO Bandwidth		400 MHz
MSO sampling rate		5 Gsample/s per channel
General data
Dimensions	W x H x D	450 mm × 315 mm × 204 mm (17.72 in × 12.40 in × 8.03 in)
Weight		10.7 kg (23.59 lb)
Interfaces		1 Gbps LAN, type A: 2 x USB 3.1, 2 x USB 2.0, type B: 1 x USB 3.1, GPIB (optional), HDMI and DisplayPort for external monitor, external trigger, trigger output
Display		15.6" capacitive touchscreen, resolution: 1920 x 1080 pixel (Full HD)
Operating system		Windows
