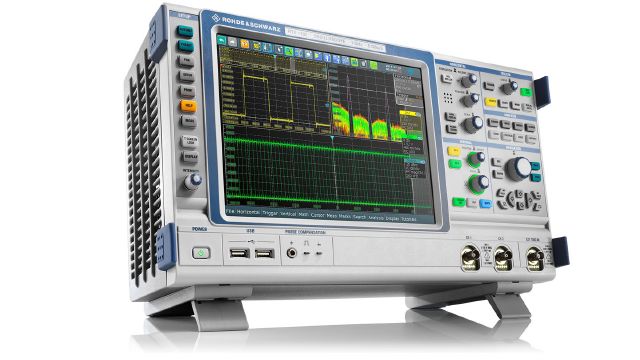

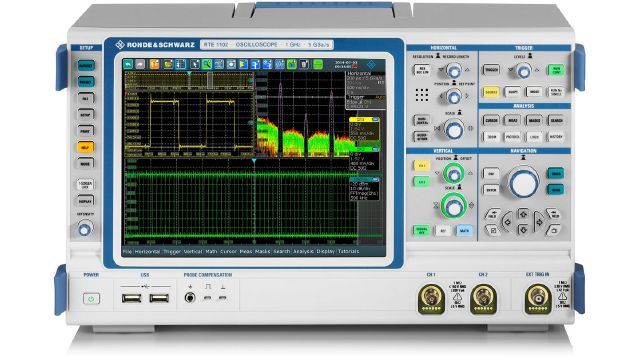

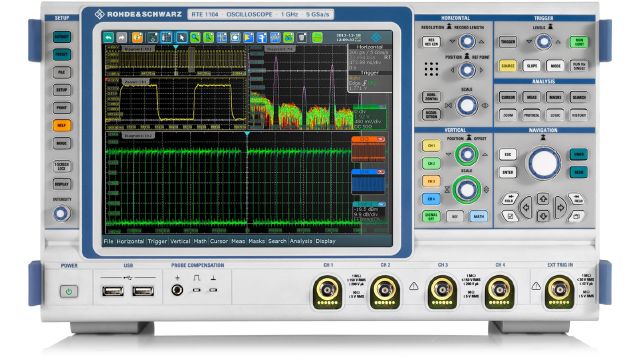

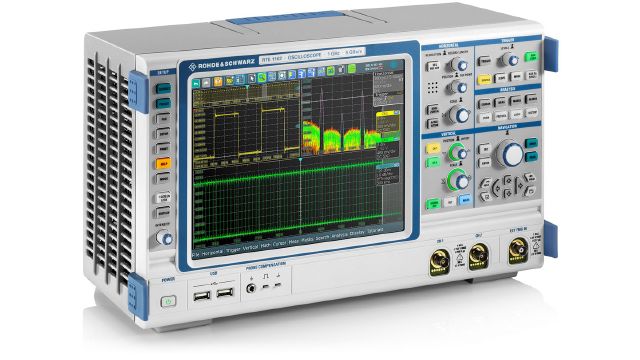

R&S®RTE1000 اسیلوسکوپ

اسیلوسکوپ R&S®RTE1000

مشخصات کلیدی

پهنای باند: 200 مگاهرتز تا 2 گیگاهرتز
نرخ نمونه: 5 Gsample/s
حداکثر عمق حافظه: 200 MSample
وضوح عمودی: تا 16 بیت
کانال دیجیتال، اختیاری، قابل نصب MSO: 16

تماس با ما

عملکرد بدون سازش

اسیلوسکوپ های R&S®RTE1000 یک راه حل تست چند دامنه ای کاملاً یکپارچه با عملکردهای تحلیل زمان، فرکانس، پروتکل و منطق ارائه می دهند. R&S®RTE1000 از توسعه طراحی تعبیه‌شده گرفته تا تجزیه و تحلیل الکترونیک قدرت گرفته تا اشکال‌زدایی عمومی، چالش‌های روزمره T&M را به سرعت، دقیق و آسان انجام می‌دهد.

وضوح عمودی تا 16 بیت
200 نمونه حافظه عمیق برای تجزیه و تحلیل دنباله های طولانی
به سرعت خطاهای سیگنال را با 1 میلیون شکل موج در ثانیه پیدا کنید
عملکرد بهینه شده با لمس

مشخصات فنی

بروشور محصول

مدل های موجود اسیلوسکوپ

MSO اختیاری	حداکثر عمق حافظه	نرخ نمونه	کانال ها	پهنای باند		مدل ها
16 کانال دیجیتال	200 Mpts	5 Gsample	2	200 MHz	اسیلوسکوپ R&S®RTE1022
16 کانال دیجیتال	200 Mpts	5 Gsample	4	200 MHz	اسیلوسکوپ R&S®RTE1024
16 کانال دیجیتال	200 Mpts	5 Gsample	2	350 MHz	اسیلوسکوپ R&S®RTE1032
16 کانال دیجیتال	200 Mpts	5 Gsample	4	350 MHz	اسیلوسکوپ R&S®RTE1034
16 کانال دیجیتال	200 Mpts	5 Gsample	2	500 MHz	اسیلوسکوپ R&S®RTE1052
16 کانال دیجیتال	200 Mpts	5 Gsample	4	500 MHz	اسیلوسکوپ R&S®RTE1054
16 کانال دیجیتال	200 Mpts	5 Gsample	2	1 GHz	اسیلوسکوپ R&S®RTE1102
16 کانال دیجیتال	200 Mpts	5 Gsample	4	1 GHz	اسیلوسکوپ R&S®RTE1104
16 کانال دیجیتال	200 Mpts	5 Gsample	2	1.5 GHz	اسیلوسکوپ R&S®RTE1152
16 کانال دیجیتال	200 Mpts	5 Gsample	4	1.5 GHz	اسیلوسکوپ R&S®RTE1154
16 کانال دیجیتال	200 Mpts	5 Gsample	2	2 GHz	اسیلوسکوپ R&S®RTE1202
16 کانال دیجیتال	200 Mpts	5 Gsample	4	2 GHz	اسیلوسکوپ R&S®RTE1204

Vertical system
Analog channels	R&S®RTE1022/R&S®RTE1032/ R&S®RTE1052/R&S®RTE1102/ R&S®RTE1152/R&S®RTE1202	2
Analog channels	R&S®RTE1024/R&S®RTE1034/ R&S®RTE1054/R&S®RTE1104/ R&S®RTE1154/R&S®RTE1204	4
Digital channels (opt.)		16
Bandwidth (-3 dB)	R&S®RTE1022/R&S®RTE1024 R&S®RTE1032/R&S®RTE1034 R&S®RTE1052/R&S®RTE1054 R&S®RTE1102/R&S®RTE1104 R&S®RTE1152/R&S®RTE1154 R&S®RTE1202/R&S®RTE1204	≥ 200 MHz ≥ 350 MHz ≥ 500 MHz ≥ 1 GHz ≥ 1.5 GHz ≥ 2 GHz
Rise time	R&S®RTE1022/R&S®RTE1024 R&S®RTE1032/R&S®RTE1034 R&S®RTE1052/R&S®RTE1054 R&S®RTE1102/R&S®RTE1104 R&S®RTE1152/R&S®RTE1154 R&S®RTE1202/R&S®RTE1204	< 1.75 ns < 1 ns < 700 ps < 350 ps < 233 ps < 175 ps
Input impedance		50 Ω ± 1,5 %, 1 MΩ ± 1 % \|\| 16 pF ± 1 pF (meas.)
Input sensitivity	max. bandwidth in all ranges	50 Ω: 500 μV/div to 1 V/div 1 MΩ: 500 μV/div to 10 V/div
ADC resolution		8 bit
System ENOB		7 bit
Acquisition system
Realtime sampling rate		max. 5 Gsample/s on each channel
Acquisition memory	standard configuration, per channel/1 channel active	R&S®RTE1000 2-channel model: 10/20 Msample R&S®RTE1000 4-channel model: 10/40 Msample
	max. upgrade (R&S®RTE-B102 option), per channel/1 channel active	R&S®RTE1000 2-channel model: 50/100 Msample R&S®RTE1000 4-channel model: 50/200 Msample
Max. acquisition rate		> 1 000 000 waveforms/s
Decimation modes	any combination of decimation mode and waveform arithmetics	sample, peak detect, high resolution, root mean square
Waveform arithmetics		off, envelope, average
Horizontal system
Timebase range		50 ps/div to 5000 s/div
Accuracy (after delivery/calibration)		±2 ppm
Channel deskew		±100 ns
Trigger system
Standard Trigger types		edge, glitch, width, runt, window, timeout, interval, slew rate, data2clock, pattern, state, serial pattern, TV/video
Optional Trigger types		serial bus trigger
Trigger sensitivity	definition of trigger hysteresis	can be set automatically or manually from 0 div to 5 div
Analysis and measurement functions
Automatic measurements		77 measurement functions
Cursor measurements		2 cursor sets, each consisting of two horizontal and two vertical cursors
Waveform mathematics		4 math waveforms; mathematics, logical operations, comparison, FIR filter, FFT
Mask testing
Mask definition		advanced (user-configurable, hardware based)
Logic analyzer (MSO) functionality
Digital input channels		16
MSO Memory depth		100 Mpts per channel
MSO Bandwidth		400 MHz
MSO Sampling rate		5 Gsample/s per channel
MSO Input impedance		100 k \|\| 4 pF
Parallel buses		up to 4
General data
Dimensions	W x H x D	427 mm × 249 mm × 204 mm (16.81 in × 9.8 in × 8.03 in)
Weight	without options, nominal	8,6 kg (18.96 lb)
Display		10.4" LC TFT color touchscreen, 1024 × 728 pixel (XGA)
Interfaces		1 Gbit/s LAN, 4 × USB 2.0, GPIB (optional), DVI for external monitor, external trigger, trigger output
Operating system		Windows
