وکتور نتورک آنالایزرهای سری R&S®ZNBT
نتورک آنالایزرهای وکتور چند پورتی
مشخصات کلیدی
- بازه فرکانسی از 9 کیلوهرتز تا 8.5 گیگاهرتز یا 100 کیلوهرتز تا 20/26.5/40 گیگاهرتز
- تا حداکثر 24 پورت با گیرنده های هم فاز
- داینامیک رنج تا 140 dB
- زمان انجام sweep کوتاه 1.7 میلی ثانیه در مدل R&S®ZNBT8 و 2.7 میلی ثانیه بر سایر مدل ها
آنالیز شبکه با حداکثر 24 پورت

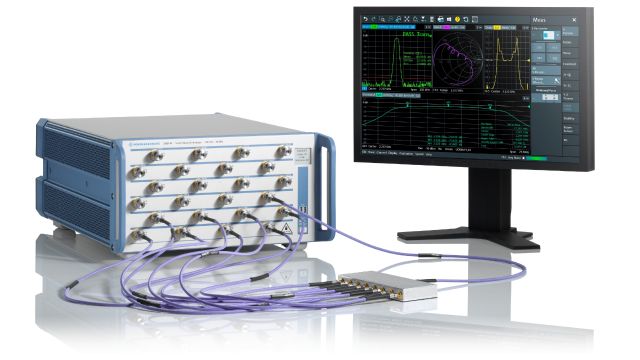

R&S®ZNBT یک نتورک آنالایزر وکتور با حداکثر 24 پورت تست کاملا یکپارچه است. این تجهیز می تواند به صورت همزمان چندین دستگاه و یا یک دستگاه با حداکثر 24 پورت را مورد تست و اندازه گیری قرار دهد. نتورک آنالایزرهای سری R&S®ZNBT دارای داینامیک رنج وسیع، توان خروجی و سرعت اندازه گیری بالا هستند.
مزایا و ویژگی ها
پلتفرمی برای اندازه گیری های چند پورتی پر چالش
R&SZNBT دارای یک رفلکتومتر به ازای هر پورت تست است و طراحی آن به گونه ای است که تلفاتی که عموما در سیستم های چندپورتی با سوییچ ماتریکس اتفاق می افتد را نخواهید داشت. از ویژگی های قابل توجه سری R&SZNBT داینامیک رنج وسیع، توان خروجی بالا و Trace Noise پایین می باشد.
مدل های موجود نتورک آنالایزر سری R&S®ZNBT
|
کانکتورها |
فرکانس |
پورت ها |
مدل ها |
|
|
N(f)
|
9 kHz to 8.5 GHz
|
4 to 24
|
نتورک آنالایزر R&S®ZNBT8 |
|
|
3.5mm (m) |
100 kHz to 20 GHz
|
8 to 24
|
نتورک آنالایزر R&S®ZNBT20 |
|
|
2.92 mm (m) |
100 kHz to 26.5 GHz
|
8 to 24
|
نتورک آنالایزر R&S®ZNBT26 |
|
|
2.92 mm (m) |

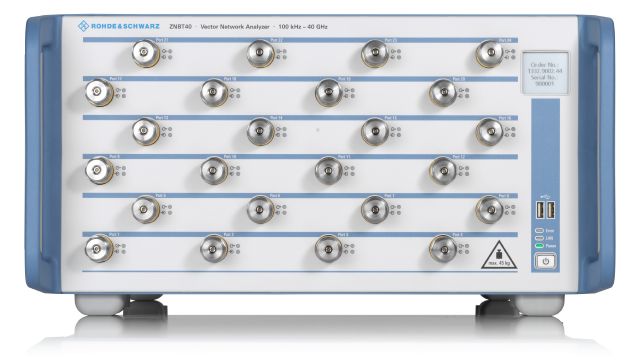

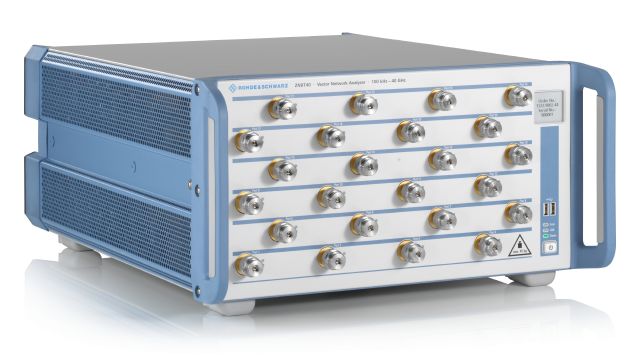

100 kHz to 40 GHz
|
8 to 24
|
نتورک آنالایزر R&S®ZNBT40 |
|
