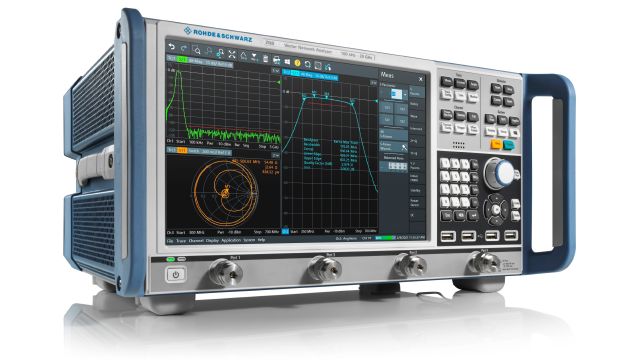

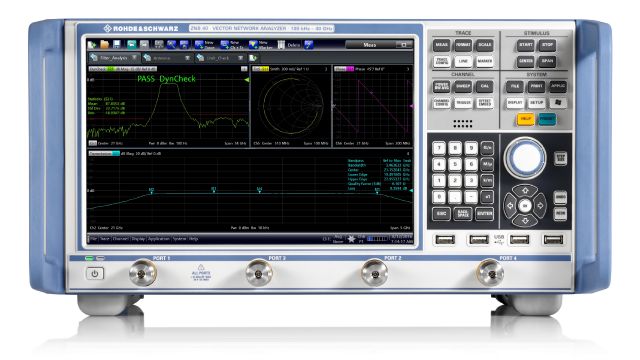

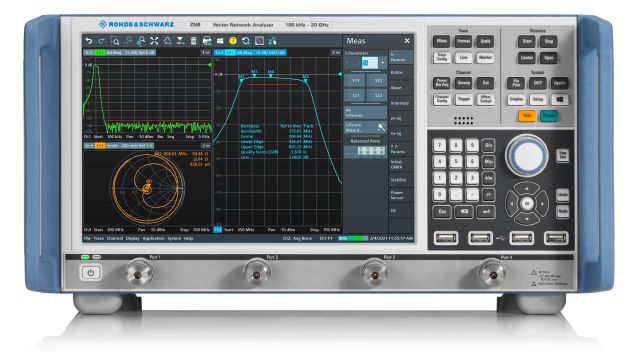

وکتور نتورک آنالایزرهای سری R&S®ZNB
پیشتاز در سرعت، گستردگی داینامیک رنج و کاربری آسان
مشخصات کلیدی
- بازه فرکانسی از 9 کیلوهرتز تا 40 گیگاهرتز
- مدل های دو یا 4 پورتی
- داینامیک رنج وسیع تا 140 dB
- زمان کوتاه انجام Sweep به طور مثال 4 میلی ثانیه برای 401 pts
پیشتاز در سرعت، گستردگی داینامیک رنج و کاربری آسان
با توجه به پوشش بازه فرکانسی از 9 کیلوهرتز تا 4.5/8.5 گیگاهرتز و از 100 کیلوهرتز تا 20/40 گیگاهرتز این سری از نتورک آنالایزرهای Rohde & Schwarz مناسب برای کاربردهایی نظیر هوافضا و دفاع، کالاهای الکترونیکی و محدوده رادیویی موبایل می باشند. علاوه بر آن در طراحی پر سرعت بردهای چاپی نیز کاربرد دارند. سری R&SZNB انتخاب درست برای توسعه، تولید و سرویس قطعات RF نظیر تقویت کننده ها، میکسرها ، فیلترها، کانکتورها و کابل است.
مزایا و ویژگی ها
گیرنده های R&SZNB دارای قابلیت در پردازش توان بالا ، حساسیت زیاد و Trace Noise پایین هستند. در حالت پایه یک نتورک آنالایزر سری ZNB دارای داینامیک رنج 140 dB می باشد. آپشن R&SZNB8-B5x این داینامیک رنج را تا 150 dB برای اندازه گیری بین پورت ها ارتقاء می دهد. نتورک آنالایزر کالیبره شده R&SZNB اندازه گیری با دقت بالا را تا چندین روز بدون نیاز به کالیبره مجدد انجام می دهد.
مدل های موجود
|
کانکتورها |
فرکانس |
پورت ها |
مدل ها |
|
| N (f) |
4.5 GHz
|
2 | نتورک آنالایزر R&S®ZNB4 -New |
|
| N (f) | 4.5 GHz | 4 | نتورک آنالایزر R&S®ZNB4 -New |
|
| N (f) | 8 GHz | 2 | نتورک آنالایزر R&S®ZNB8 -New |
|
| N (f) | 8 GHz | 4 | نتورک آنالایزر R&S®ZNB8 -New |
|
| 3.5 mm (m) | 20 GHz | 2 | نتورک آنالایزر R&S®ZNB20 -New |
|
| 3.5 mm (m) | 20 GHz | 4 | نتورک آنالایزر R&S®ZNB20 -New |
|
| 2.92 mm (m) | 40 GHz | 2 | نتورک آنالایزر R&S®ZNB40-high out. power |
|
| 2.92 mm (m) | 40 GHz | 2 | نتورک آنالایزر R&S®ZNB40 |
|
| 2.92 mm (m) | 40 GHz | 4 | نتورک آنالایزر R&S®ZNB40 |
|
