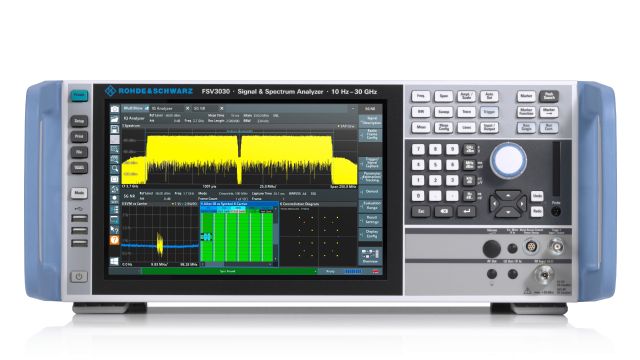

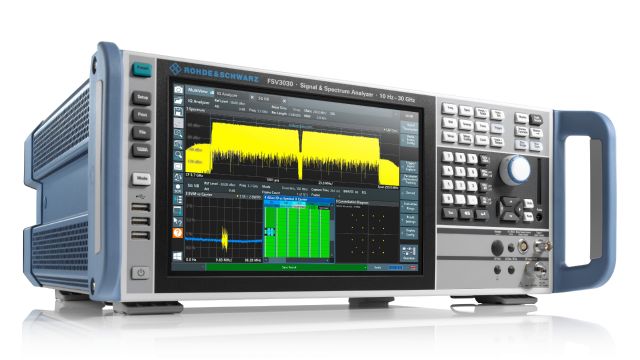

سیگنال و اسپکتروم آنالایزرهای سری R&S®FSV3000
مشخصات کلیدی
- بازه فرکانسی از 10 هرتز تا 4، 7.5، 13.6، 30 و 44 گیگاهرتز
- پهنای باند آنالیز تا 200 مگاهرتز
- نویزفاز SSB در آفست 10 کیلوهرتز ( 1 گیگاهرتز) : -114 dBc/HZ
- رابط کاربری گرافیکی با صفحه نمایش لمسی
- آپشن هایی برای آنالیز سیگنال آنالوگ و دیجیتال از جمله سیگنال های 5G

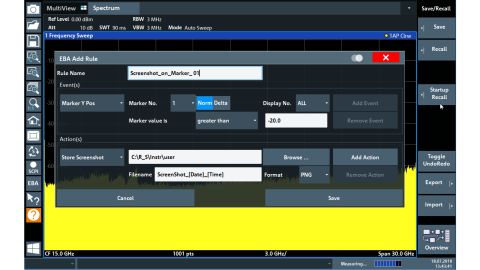

راه اندازی و تنظیم پرسرعت و ساده امکان دسترسی سریع به نتایج اندازه
اندازه گیری با فشردن تنها یک دکمه، دریافت سیگنال های فرکانس پایین، داشتن ریکوردر SCPI و انجام اندازه گیری های پیچیده در زمان بسیار کوتاه از مزایای قابل توجه سری FSV3000 هستند، از دیگر برتری های این سرعت بالای اندازه گیری و در نتیجه کمک به توان عملیاتی بالا در کاربردهای تولیدی می باشد.
مزایا و ویژگی ها

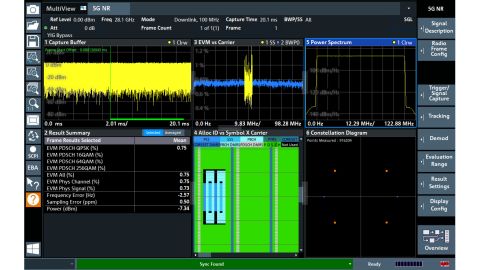

سیگنال و اسپکتروم آنالایزر R&SFSV3000 دستگاهی ایده آل برای سیگنال های ارتباطات بی سیم در مراحل تحقیق و توسعه، تست سیستم، تایید و تولید است. با پهنای باند آنالیز 200 مگاهرتز می تواند برای دریافت همزمان دو سیگنال حامل همسایه در سیستم های 5G مورد استفاده قرار گیرد. با کمک آپشن های اختصاصی برای آنالیز سیگنال های 5G مقادیر EVM بهتر از 1 درصد می تواند برای یک سیگنال حامل با پهنای باند 100 مگاهرتز در فرکانس 28 گیگاهرتز به دست آید.
مدل های موجود اسپکتروم آنالایزرهای سری R&S®FSV3000
|
حداکثر پهنای باند تجزیه و تحلیل |
DANL @ 1 GHz |
نویزفاز |
رنج فرکانس |
مدل ها |
|
|
200 MHz |
< –162 dBm/Hz |
< –114 dBc (1 Hz) |
10 Hz - 4 GHz |
اسپکتروم آنالایزر R&S®FSV3004 |
|
|
200 MHz |
< –162 dBm/Hz |
< –114 dBc (1 Hz) |
10 Hz - 7.5 GHz |
اسپکتروم آنالایزر R&S®FSV3007 |
|
|
200 MHz |
< –162 dBm/Hz |
< –114 dBc (1 Hz) |
10 Hz - 13.6 GHz |
اسپکتروم آنالایزر R&S®FSV3013 |
|
|
200 MHz |
< –162 dBm/Hz |
< –114 dBc (1 Hz) |
10 Hz - 30 GHz |
اسپکتروم آنالایزر R&S®FSV3030 |
|
|
200 MHz |
< –162 dBm/Hz |
< –114 dBc (1 Hz) |
10 Hz - 44 GHz |
اسپکتروم آنالایزر R&S®FSV3044 |
دانلودهای مرتبط
راه حل ها برای
ارتباطات بی سیم
راه حل های پیشرو برای دنیای متصل امروز و فردا

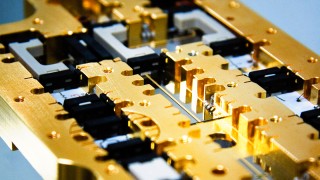

اجزای RF و مایکروویو
