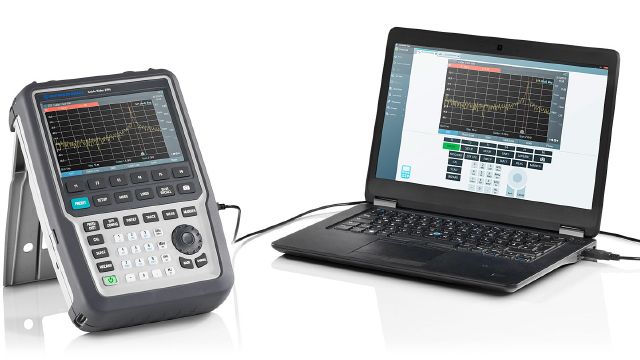

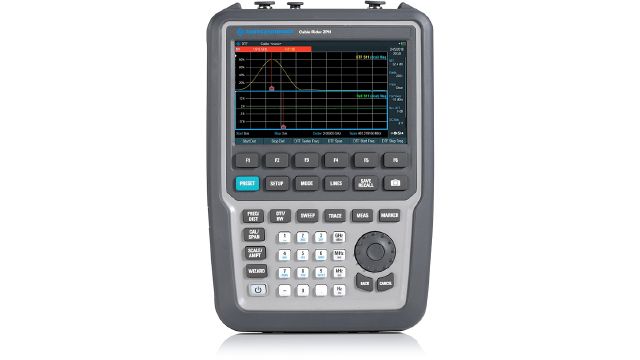

آنالایزر قابل حمل R&S®ZPH

سریع و کارآمد انتظار داشته باشید

مشخصات کلیدی

بازه فرکانسی تا 3 یا 4 گیگاهرتز
مدل های تک پورتی دارای قابلیت های اندازه گیری DTF، تلفات بازگشتی، VSWR، و افت کابل می باشند.
مدل های دو پورتی نیز علاوه بر قابلیت های ذکر شده S21 ، آنالیز طیف سگنال های تداخلی و دمدولاسیون های AM/FM/ASK/FSK را نیز دارا می باشند.
مناسب برای استفاده میدانی: تا 9 ساعت امکان استفاده از باتری، وزن 2.5 کیلوگرم، صفحه کلید روشن، صفحه نمایش بدون انعکاس، ابعاد کوچک، پیکربندی مقاوم مطابق استاندارد IP51

تماس با ما

خلاصه ای از مشخصات این سری

آنالایزر قابل حمل R&S®ZPH دارای تمام قابلیت های اندازه گیری ضروری و پایه برای راه اندازی و نگهداری سیستم های آنتنی در میدان است. ویژگی های منحصر به فرد این مدل امکان آنالیز طیف و اندازه گیری کابل و آنتن با سرعت و بازدهی بالا را فراهم می کند.2 مدل متفاوت از این سری برای کاربری های متفاوت طراحی شده اند.، یک آنالایزر کابل و آنتن تک پورتی و یک مدل دو پورتی با قابلیت آنالیز طیف و تراکینگ ژنراتور

مشخصات فنی

بروشور محصول

مزایا و ویژگی ها

آنالایزر R&S®ZPH در کمتر از 15 ثانیه پس از روشن شدن قابل استفاده بوده و به کمتر از 1 دقیقه زمان آماده سازی برای شروع اندازه گیری احتیاج دارد. منوی پیش نمایش تنظیمات امکان مشاهده و تغییر پارامترها تنها با استفاده از یک کلید را می دهد.

کارکرد بدون نیاز به توقف کارکرد با بازدهی بالاست. با یک بار شارژ کامل دستگاه در تمام روز کاری بدون نیاز به شارژ مجدد و تعویض باتری قابل استفاده خواهد بود.

اگر به آپشن های عملکردی بیشتری احتیاج داشته باشد، می توانید پس از خرید آن بدون نیاز به فرستادن دستگاه به کمپانی برای به روز رسانی و یا کالیبراسیون آن را فعالسازی نمایید.

قابلیت های کلیدی و ضروری برای تمامی مدل های سری ZPH مشخصه های اصلی مشترک برای تست کابل و آنتن دارند: اندازه گیری DTF، VSWR و تلفات کابل به صورت تک پورتی و نمایش موارد ذکر شده به صورت چارت Smith از قابلیت های حالت تستر کابل و آنتن در تمامی مدل های این سری است.

در بسیاری از موارد مهندسان برای انجام پروژه های میدانی خود نیاز به حمل تجهیزات مختلفی دارند از جمله آنالایزر کابل و آنتن، اسپکتروم آنالایزر، سیگنال ژنراتور و یک منبع بایاس. تمامی این تجهیزات در یک دستگاه قدرتمند با قابلیت های جدید در سری ZPH ارائه می شوند. مدل اسپکتروم آنالایزر این سری دارای قابلیت های بیشتری از جمله آنالیز سیگنال های مزاحم نیز هستند.

وزن تنها 2.5 کیلوگرم

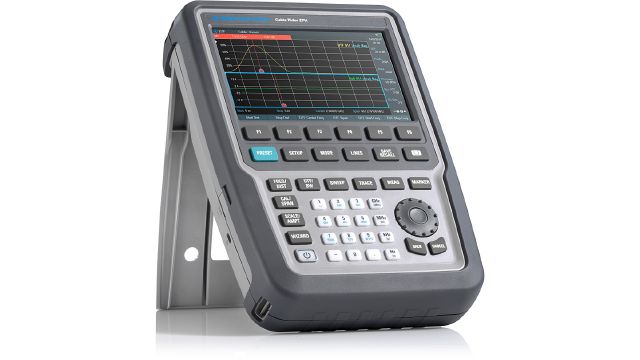

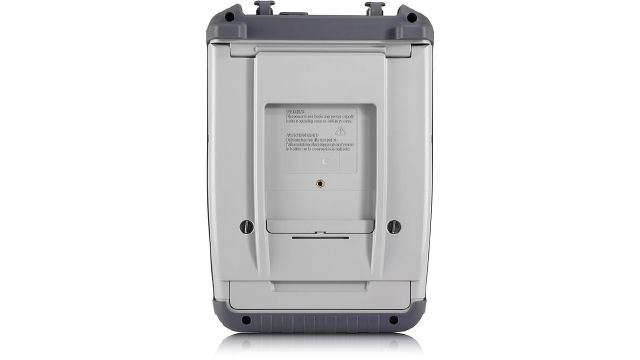

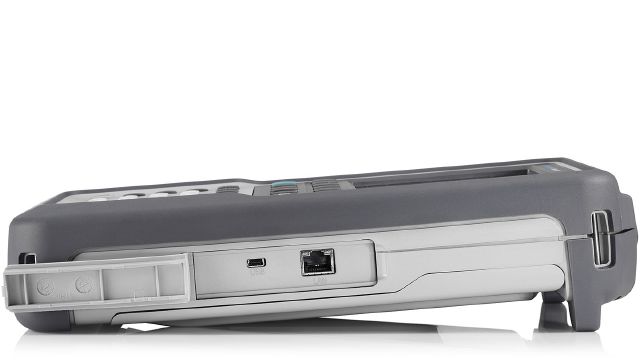

آنالایزرهای سری ZPH با طراحی ارگونومیک، ابعاد کوچک و وزن سبک ارائه می شوند و دارای یک بند جانبی برای حفظ دستگاه هنگام نگهداری با دست می باشند، همچنین برای استفاده بدون نگه داشتن با دست دارای یک محفظه نگه داریست (R&SHA-Z322) که به گونه ای طراحی شده که وزن دستگاه به طور مساوی در تمام قسمت ها تقسیم گردد.

قابل استفاده در طول 1 روز کاری با 1 بار شارژ

آنالایزر R&S®ZPH با تنها 1 بار شارژ کردن در تمام روز قابل استفاده می باشد. با شارژ باتری لیتیوم-یون برای حدود 4 ساعت تا 9 ساعت دستگاه قابل استفاده خواهد بود.

مشخص است که عمر طولانی باتری مزایایی از جمله عدم نیاز به حمل یک باتری جایگزین و اطمینان از دوام باتری تا پایان فرایند اندازه گیری را دارد.

مدل های موجود آنالایزر قابل حمل R&S®ZPH

کانکتورها	پورت ها		مدل ها
N-type	1.0	آنالایزر قابل حمل R&S®ZPH
N-type	2.0	آنالایزر قابل حمل R&S®ZPH

Frequency range
R&S®Cable Rider ZPH (1-port model .02)		2 MHz to 3 GHz
	with R&S®ZPH-B4 option	2 MHz to 4 GHz
R&S®Cable Rider ZPH (2-port combi model .12)	with R&S®ZPH-K1 option	5 kHz to 3 GHz
	with R&S®ZPH-B4 and R&S®ZPH-K1 options	5 kHz to 4 GHz
Frequency resolution		1 Hz
Spectrum measurement with combi model .12 only, with R&S®ZPH-K1 option
Spectral purity, SSB phase noise	f = 500 MHz, carrier offset 30 kHz	< –88 dBc (1 Hz), typ. –95 dBc (1 Hz)
	f = 500 MHz, carrier offset 100 kHz	< –98 dBc (1 Hz), typ. –105 dBc (1 Hz)
	f = 500 MHz, carrier offset 1 MHz	< –118 dBc (1 Hz), typ. –125 dBc (1 Hz)
Displayed average noise level (DANL)	0 dB RF attenuation, termination 50 Ω, RBW = 1 kHz, VBW = 10 Hz, sample detector, log scaling, normalized to 1 Hz
	frequency preamplifier = off
	1 MHz to 10 MHz	< –130 dBm, typ. –135 dBm
	10 MHz to 1 GHz	< –142 dBm, typ. –146 dBm
	1 GHz to 4 GHz	< –140 dBm, typ. –144 dBm
	frequency preamplifier = on
	1 MHz to 10 MHz	< –150 dBm, typ. –160 dBm
	10 MHz to 3 GHz	< –158 dBm, typ. –163 dBm
	3 GHz to 4 GHz	< –156 dBm, typ. –161 dBm
Maximum permissible spurious signal
Maximum permissible spurious signal	measurement = reflection (S₁₁)/one-port cable loss/distance-to-fault analysis	+17 dBm (nom.)
Data points	selectable	101 to 2501
Reflection measurement S11
Corrected directivity with R&S®ZN-Z103	2 MHz ≤ f ≤ 4 GHz (with R&S®ZPH-B4 option installed)	> 42 dB (nom.)
Measurement speed		0.3 ms/point
Result formats		magnitude, VSWR, magnitude and distance-to-fault, VSWR and distance-to-fault
1-port cable loss measurement
Result format		magnitude
Range	selectable	1/2/5/10/20/50/100/120/150 dB
Distance-to-fault analysis
Result formats		return loss (dB), VSWR
Fault resolution		(1.5 m × 108 m × velocity factor/span)
Maximum cable length	depending on cable loss	1500 m (nom.)
Maximum rated input levels
DC voltage		50 V
CW RF power	model .02: port 1 (power meter input)	30 dBm
	model .12: port 1 (RF input)	20 dBm
	port 2 (reflectometer input)	23 dBm
General data
Display resolution	WVGA	800 × 480 pixel
Battery (R&S®HA-Z306 option)	capacity	72 Wh
	voltage	11.25 V (nom.)
	operating time with new, fully charged battery	up to 9 hrs
Dimension	W × H × D	202 mm × 294 mm × 76 mm (8.0 in × 11.6 in × 3 in)
Weight		2.5 kg (5.5 lb)
